کفی اتصال 90 درجه دایکستی 30*30

عنوان محصول: کفی اتصال 90 درجه دایکستی 30 در 30

متریال: آلومینیوم دایکست

استاندارد شیار: 8

پروفیل های مرتبط: مناسب برای انواع پروفیل آلومینیومی شیاردار 30 در 30

فینیشینگ سطح: شات بلاست

کاربرد: این محصول جهت اتصال انتهای یک پروفیل مهندسی به بدنه ی پروفیل مهندسی دیگر استفاده می گردد به گونه ای که هیچ نیازی به نبشی و پر کردن شیار نباشد.

برای استفاده از این یراق می بایست حتما مرکز پروفیل مهندسی ای که به انتهای آن اتصال برقرار می گردد قلاویز شده باشد. و برای اتصال سمت دیگر آن می بایست از مهره های تی استفاده کرد.

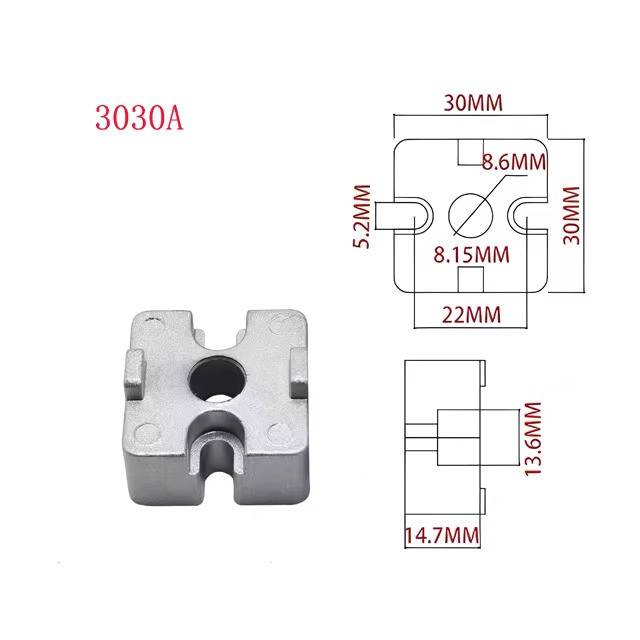

روی سطح این اتصال علاوه بر سوراخ مرکزی که جهت اتصال به مغز پروفیل مهندسی استفاده می شود دو سوراخ دیگر نیز در نظر گرفته شده است که محل استفاده از پیچ هایی است که به بدنه ی پروفیل مهندسی متصل می گردد.

سوراخ مرکزی این اتصال 8.6 میلیمتر می باشد که برای پیچ های M8 مناسب می باشد.
